平凸柱面透镜
平凸柱面透镜

       平凸柱面透镜的典型应用是一维放大或压缩作用。传统的球面透镜对入射光在两个方向上的作用是对称的,而柱面透镜对入射光只有一个方向上的光线起作用,典型的应用是用一对柱面透镜实现变形光束的整形,一对正柱面透镜可以用于准直和圆形化激光二极管的输出;另一个可能的应用是用单个柱透镜将发散的光束聚焦到探测器阵列上。为了最小化球差,当将准直光束会聚成一条线时,应将准直光入射到透镜的曲面上,而当准直线光源时,应将线光源入射到透镜的平面。


平凸柱面透镜(图1)
材       质:H-K9L、ZF7
平凸柱面透镜(图2)
平凸柱面透镜(图3)
尺寸公差±0.1mm
平凸柱面透镜(图3)
焦距公差±1%@635nm
平凸柱面透镜(图3)
镀       膜:T@400nm-700nm>99%
平凸柱面透镜(图6)通光孔径:100%(不倒边)
平凸柱面透镜(图3)偏       心:<3arc min
平凸柱面透镜(图3)面       型:λ/2@632.8nm
平凸柱面透镜(图3)光  洁  度60-40

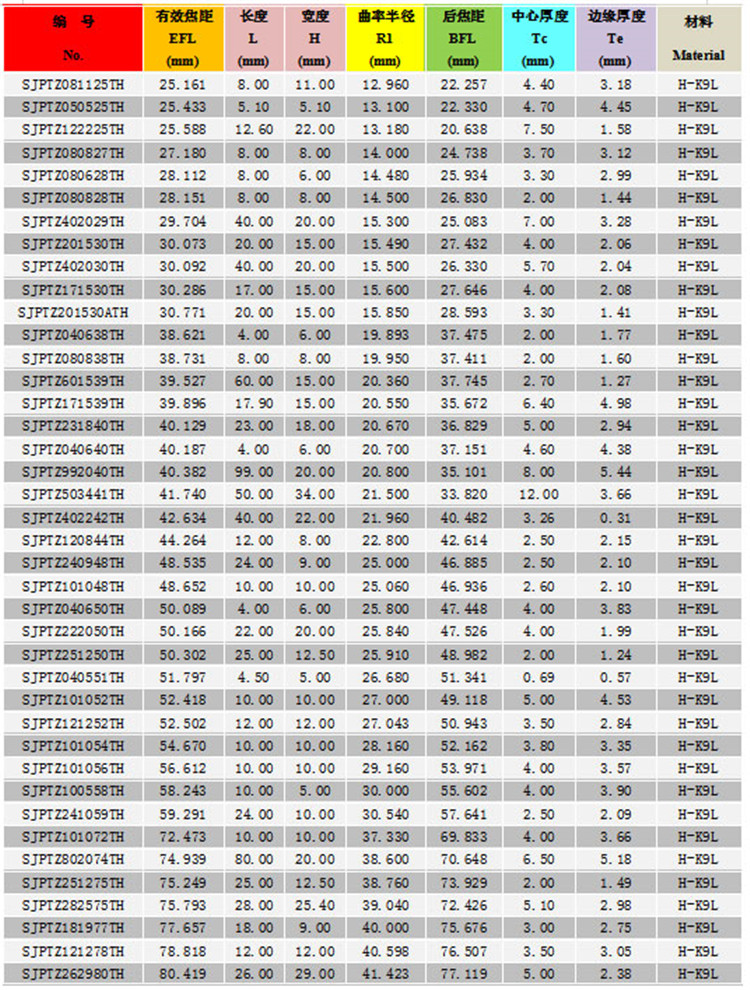

平凸柱面透镜(图10)平凸柱面透镜(图11)平凸柱面透镜(图12)平凸柱面透镜(图13)平凸柱面透镜(图14)平凸柱面透镜(图15)平凸柱面透镜(图16)平凸柱面透镜(图17)
