非球面透镜型号SJHBF0811光学玻璃透镜-陕西赛嘉电子科技有限公司

产品规格表

产品特性

应用领域

曲线图片

非球面透镜列表
产品名称	材质Material	外圆直径Dia（mm)	有效焦距EFL(mm)	工作距离WD(mm)	中心厚度Tc(mm)	数值孔径NA	设计波长λ(nm)	镀膜Coating（nm）
SJE0110240	D-ZLAF52LA	2.4	1.14	1.129	1.239	0.43	1300	A:400-700
								B:700-1100
SJE0110241	D-ZLAF52LA	2.4	1.14	0.72	1.24	0.55	1310	A:400-700
								B:700-1100
SJE0140240	D-ZK3	2.4	1.45	0.88	1	0.56	780	A:400-700
								B:700-1100
SJE0180150	D-K9	1.50	1.85	1.39	1.10	0.32	515	A:400-700
								B:700-1100
SJE0200300	D-ZK3	3	2	1.09	2	0.5	780	A:400-700
								B:700-1100
SJE0220300	D-LAK6	3.00	2.20	1.292	1.69	0.55	520	A:400-700
								B:700-1100
SJE0240300	D-LAK6	3.00	2.40	1.513	1.65	0.50	520	A:400-700
								B:700-1100
SJE0270400	D-ZLAF52LA	4.00	2.73	2.37	1.426	0.55	780	A:400-700
								B:700-1100
SJE0270450	D-ZLAF52LA	4.5	2.75	1.5	2.24	0.64	830	A:400-700
								B:700-1100
SJE0310630	D-ZK3	6.325	3.1	1.76	3.214	0.67	830	A:400-700
								B:700-1100
SJE0320300	D-ZLAF52LA	3	3.2	2.09	2	0.37	633	A:400-700
								B:700-1100
SJE0340500	D-ZK2	5.00	3.37	5.0/6.91	2.50	0.31/0.23	808	A:400-700
								B:700-1100
SJE0370300	D-ZK3	3	3.76	2.98	1.5	0.33	635	A:400-700
								B:700-1100
SJE0390630	D-ZK3	6.325	3.90	2.70	3.05	0.50	780	A:400-700
								B:700-1100
SJE0400400	D-ZK3	4	4	2.91	2	0.4	405	A:400-700
								B:700-1100
SJE0400630	D-ZK3	6.33	4.05	2.8	3.1	0.63	445	A:400-700
								B:700-1100
SJE0400631	D-LAK6	6.325	4.02	2.41	2.9	0.6	408	A:400-700
								B:700-1100
SJE0440540	D-ZK3	5.42	4.47	3.08	3.45	0.47	780	A:400-700
								B:700-1100
SJE0450630	D-ZLAF52LA	6.325	4.50	2.82	2.747	0.60	1550	A:400-700
								B:700-1100
SJE0450300	D-ZK3	3	4.5	3.46	1.78	0.3	633	A:400-700
								B:700-1100
SJE0470300	D-ZK3	3.00	4.70	3.50	1.90	0.25	633	A:400-700
								B:700-1100
SJE0500200	D-ZK3	2.00	5.00	4.37	0.99	0.15	1550	A:400-700
								B:700-1100
SJE0500300	D-ZK3	3	5	4.03	1.53	0.26	915	A:400-700
								B:700-1100
SJE0600300	D-ZK3	3	6	5.2	1.5	0.21	635	A:400-700
								B:700-1100
SJE0610470	D-ZK3	4.7	6.16	4.37	3.48	0.3	780	A:400-700
								B:700-1100
SJE0610280	D-ZK3	2.79	6.13	4.90	1.93	0.18	1550	A:400-700
								B:700-1100
SJE0610470	D-ZK3	4.70	6.16	4.37	3.48	0.30	780	A:400-700
								B:700-1100
SJE0620720	D-ZK3	7.2	6.24	3.43	5.36	0.4	780	A:400-700
								B:700-1100
SJE0640630	D-ZK2N	6.35	6.43	4.7	3.11	0.43	830	A:400-700
								B:700-1100
SJE0750650	D-ZK3	6.50	7.50	5.96	2.75	0.36	830	A:400-700
								B:700-1100
SJE0800450	L-BAL42	4.5	8	6.73	2	0.22	915	A:400-700
								B:700-1100
SJE0800990	D-ZK3	9.936	8	5.9	3.43	0.5	780	A:400-700
								B:700-1100
SJE0840800	D-ZK3	8	8.42	7.05	2.3	0.37	635	A:400-700
								B:700-1100
SJE0880550	L-BAL42	5.5	8.8	7.35	2.4	0.26	635	A:400-700
								B:700-1100
SJE0890650	L-BAL42	6.5	8.95	7.6	2.36	0.3	635	A:400-700
								B:700-1100
SJE1000630	D-ZK2N	6.35	10	8.29	3	0.28	635	A:400-700
								B:700-1100
SJE10970720	D-ZK3	7.2	10.99	7.9	5.032	0.28	633	A:400-700
								B:700-1100
SJE1110800	D-ZK2N	8	11.18	9.69	2.66	0.31	635	A:400-700
								B:700-1100
SJE1121500	D-ZK3	15	11.24	6.83	7	0.62	587	A:400-700
								B:700-1100
SJE1200650	L-BAL42	6.5	12.06	10.61	2.36	0.22	635	A:400-700
								B:700-1100
SJE1270700	D-ZK2	7.00	12.70	11.24	2.30	0.27	915	A:400-700
								B:700-1100
SJE1380630	D-ZK3	6.325	13.85	12.1	2.773	0.18	650	A:400-700
								B:700-1100
SJE1500800	D-ZK2	8.00	15.00	13.47	2.40	0.23	915	A:400-700
								B:700-1100
SJE1501000	D-ZK2	10.00	15.00	12.90	3.30	0.30	915	A:400-700
								B:700-1100
SJE1520650	D-ZK3	6.5	15.29	13.89	2.209	0.16	780	A:400-700
								B:700-1100
SJE1521050	L-BAL42	10.5	15.26	13.58	3	0.3	639	A:400-700
								B:700-1100
SJE1671000	L-BAL42	10	16.7	14.65	3.225	0.265	976	A:400-700
								B:700-1100
SJE1830650	D-ZK3	6.5	18.36	17.09	2.18	0.15	780	A:400-700
								B:700-1100
SJE1901000	L-BAL42	10	19	17	3.14	0.23	915	A:400-700
								B:700-1100
SJE2250800	D-ZK2N	8	22.58	21.25	2.35	0.15	532	A:400-700
								B:700-1100
SJE2400950	D-ZK2	9.5	24.06	22.76	2.35	0.16	785	A:400-700
								B:700-1100
SJE2401200	D-ZK2	12.00	24.00	22.09	3.00	0.23	915	A:400-700
								B:700-1100
SJE3001600	D-ZK3	16.00	30.00	28.10	3.00	0.24	915	A:400-700
								B:700-1100
SJE3200930	L-BSL7	9.3	31.99	30.73	2.3	0.122	785	A:400-700
								B:700-1100
SJE3201250	D-K9	12.50	32.00	30.73	2.30	0.17	785	A:400-700
								B:700-1100
产品名称	材质Material	外圆直径Dia（mm)	有效焦距EFL(mm)	工作距离WD(mm)	中心厚度Tc(mm)	数值孔径NA	设计波长λ(nm)	镀膜Coating（nm）
SJLTF0302	D-ZK3	3	2	0.984	1.87	0.54	650	A:400-700
								B:600-1050
SJHBF3038	L-BAL35	3	3.77	2.98	1.5	0.3	635	A:400-700
								B:700-1100
SJLTF0306	D-ZK3	3	6	5.21	1.5	0.2	530	A:400-700
								B:700-1100
SJLTF0510	D-ZK3	5	10	8.95	2	0.2	635	A:400-700
								B:650-800
SJLTF0610	D-ZK3	6	10	8.95	2	0.25	635	A:400-700
								B:650-800
SJLTF0612	D-ZK3	6	12	10.64	2.5	0.23	530	A:400-700
								B:700-1100
SJXMF0615	D-ZK3	6	15	13.64	2.1	0.15	635	A:400-700
								B:700-1100
SJLTF6340	D-ZK3	6.33	4.05	2.357	3.3	0.6	445	A:400-700
								B:700-1100
SJLTF6380	D-ZK3	6.325	8	7	1.91	0.33	530	A:400-700
								B:700-1100
SJHBF0811	D-ZK3	8	11.2	9.875	2.66	0.31	635	A:400-700
								B:700-1100
SJLTF0815	D-ZK3	8.5	15	13.6	2.5	0.27	635	A:400-700
								B:700-1100
SJHBF1015	L-BAL42	10.5	15.26	13.58	3	0.3	639	A:400-700
								B:700-1100
SJXMF6080	D-ZK2	6	8.105	7.604	1.384	0.28	635	A:400-700
								B:700-1100
SJF0708J2	D-ZK3	7	8	8.95	2.5	0.3	445	400-700
SJHBF63510	L-BAL42	6.35	10	8.255	3	0.17	786.5	786.5±20
SJXMF0708	D-ZK2	7	8	6.44	2.3	0.4	635	400-700
SJXMF6040	D-LAK6	6	4	2.75	2.8	0.55	632.8	400-700
SJXMF6045	D-LAK6	6	4.5	3.307	2.8	0.55	632.8	400-700
SJLTF4762	D-ZK3	4.7	6.2	4.09	3.484	0.3	633	400-700
SJLT4780	D-ZK3	4.7	8	6.44	2.9	0.25	530	400-700

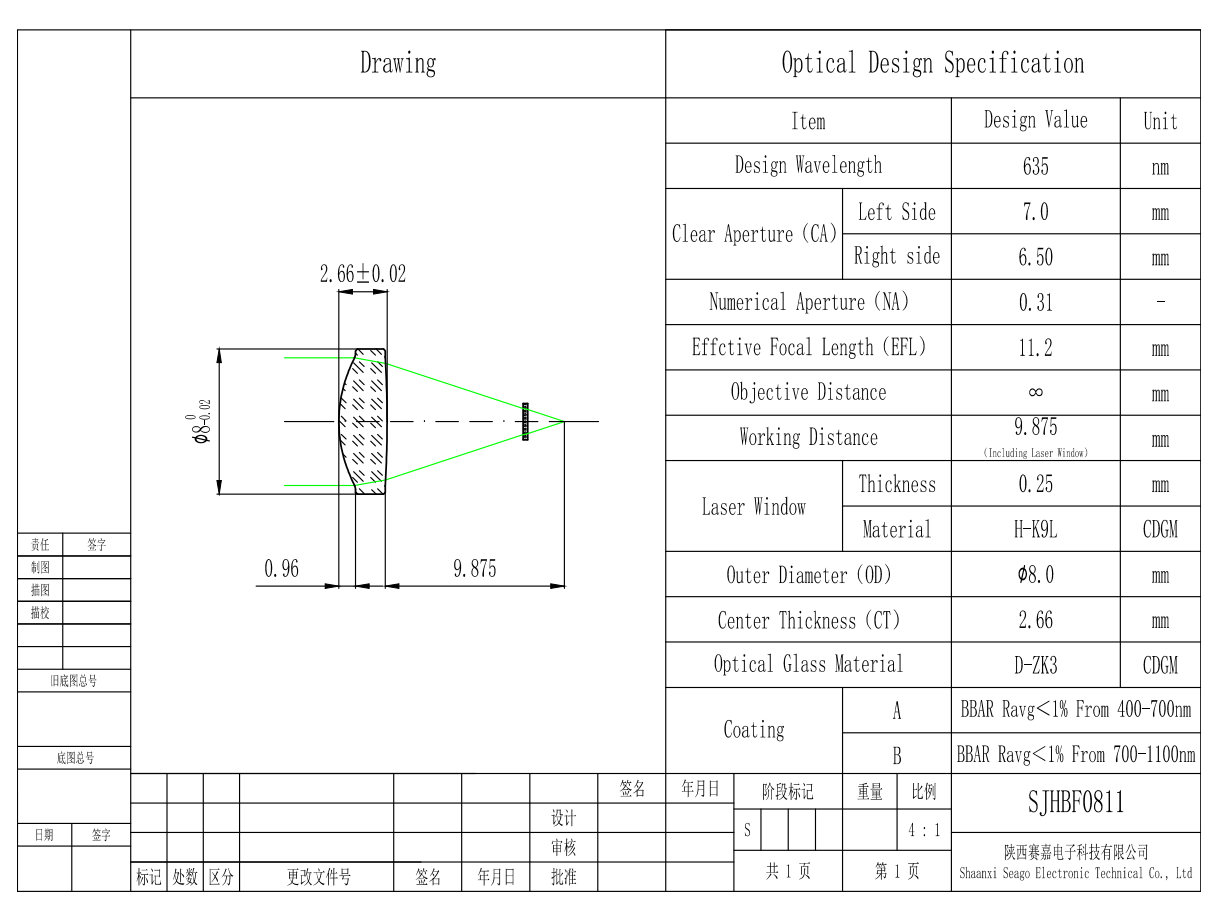

产品参数
产品名称	光学玻璃非球面透镜
产品型号	SJHBF0811
外圆直径	8.0mm
有效焦距	11.2mm
通光孔径	7.0mm/6.5mm
设计波长	635nm
中心厚度	2.66mm
工作距离	9.875mm
数值孔径	0.31
镀膜	400-700nm;700-1100nm
